DSO221SX(汽车电子用)

Pb-Free RoHS/ELV Compliant
产品宣传册下载

优点

  • 电源电压：1.8V/2.5V/2.8V/3.3V
  • 支持频率范围：1～125MHz
  • 支持薄型：0.8mm
  • CMOS 输出
  • 支持广泛的运行温度范围（－40～125℃）
  • 带三态功能
  • 支持自动驾驶 L2
  • 依据AEC-Q100/AEC-Q200

用途

  • 汽车安全系统用途（毫米波雷达、感应相机等）

一般规格

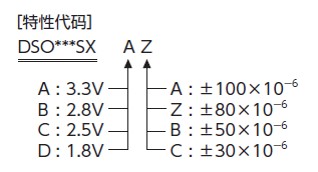

项目 特性代码 输出频率范围
（MHz）		 符号 规格值 单位 条件
电源电压 频率公差 min. typ. max.
电源电压 A ＊ 1≦fo≦125 VCC +3.0 +3.3 +3.6 V
B ＊ +2.6 +2.8 +3.0
C ＊ +2.25 +2.5 +2.75
D ＊ 1≦fo≦100 +1.6 +1.8 +2.0
频率公差
(含常温偏差)		 ＊ A ＊ f_tol - - ±100 ×10-6 -40～+125℃
Z - - ±80
B - - ±50
- - ±50 -40～+85℃
C - - ±30
消耗电流 A ＊ 100≦fo≦125 ICC - - 10.0 mA No Load
40≦fo＜100 - - 4.2
1≦fo＜40 - - 2.4
B 100≦fo≦125 - - 9.0
40≦fo＜100 - - 3.7
1≦fo＜40 - - 2.2
C 100≦fo≦125 - - 8.0
40≦fo＜100 - - 3.4
1≦fo＜40 - - 2.0
D 40≦fo≦100 - - 2.7
1≦fo＜40 - - 1.7
待机时电流
(＃1引脚"L")		 ＊ ＊ ＊ I_std - - 10 μA
输出负载 ＊ ＊ ＊ L_CMOS - - 15 pF
波形对称 ＊ ＊ ＊ SYM 45 50 55 % at 50% VCC
0电平电压 ＊ ＊ ＊ VOL - - VCC×0.1 V
1电平电压 VOH VCC×0.9 - -
上升时间
下降时间		 A,B,C ＊ ＊ tr, tf - - 3 ns 10～90% VCC Level
D - - 5
OE端子0电平输入电压 ＊ ＊ ＊ VIL - - VCC×0.3 V
OE端子1电平输入电压 ＊ ＊ ＊ VIH VCC×0.7 - -
输出禁用时间 ＊ ＊ ＊ tPLZ - - 200 ns
输出使能时间 ＊ ＊ ＊ tPZL - - 2 ms
周期抖动（1） ＊ ＊ ＊ tRMS - 2.4 - ps σ
tp-p - 23 - Peak to peak
总抖动（1） ＊ ＊ ＊ tTL - 34 - ps tDJ+n×tRJ n=14.1(BER=1×10-12) (2)
相位抖动 ＊ ＊ 40≦fo≦125 tpj - - 1 ps fo offset:12kHz to 20MHz
10≦fo<40 fo offset:12kHz to 5MHz
可靠性规格 AEC-Q100/AEC-Q200
包装单位 (1) 3000pcs./reel（φ180）

（1）通过WAVECREST　DTS-2075测量。
（2）tDJ：Deterministic jitter　　　tRJ：Random jitter
（3）无需防湿包装管理
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）

有关其他规格或者特殊规格请咨询营业部门。

外形尺寸等 (点击看大图)
