DSO221SHH

Pb-Free RoHS Compliant
产品宣传册下载

优点

  • 电源电压：1.8V/2.5V/2.8V/3.3V
  • 低相位噪音：
    Offset 1kHz-146dBc/Hz(typ.)
    Offset 100kHz -164dBc/Hz(typ.)
  • 支持的频率范围： 2.0～54MHz
  • 支持薄型：0.8mm
  • CMOS输出
  • 带三态功能

用途

  • WiLAN、WiMAX、Bluetooth
  • 视频相关设备
  • PC、娱乐产品设备、音响设备

一般规格

项目 特性代码 输出频率范围
（MHz）		 符号 规格值 条件
电源
电压		 频率
公差		 min. typ. max. 单位
电源电压 A ＊ 2.0≦fo≦54 VCC +3.0 +3.3 +3.6 V
B +2.6 +2.8 +3.0
C +2.25 +2.5 +2.75
D +1.62 +1.8 +2.0
频率公差
（含常温偏差）		 ＊ A ＊ f_tol -100 - +100 ×10-6 -40〜+85℃ -10〜+70℃
（标准运行温度范围）
B -50 - +50
C -30 - +30 -20〜+70℃
消耗电流 A ＊ 2.0≦fo≦54 ICC - - 4.2 mA No Load
B ＊
C ＊
D ＊ - - 2.3
待机时电流（＃1引脚"L"） ＊ ＊ ＊ I_std - - 10 μA
波形对称 ＊ ＊ ＊ SYM 40 50 60 % at 50% VCC
0电平电压 ＊ ＊ ＊ VOL - - VCC×0.1 V
1电平电压 ＊ ＊ ＊ VOH VCC×0.9 - - V
上升时间
下降时间		 A,B,C ＊ ＊ tr, tf - - 4.0 ns 10〜90％ VCC Level
D - - 6.5
输出负载 ＊ ＊ ＊ L_CMOS - - 15 pF
OE端子0电平输入电压 ＊ ＊ ＊ VIL - - VCC×0.2 V
OE端子1电平输入电压 ＊ ＊ ＊ VIH VCC×0.8 - - V
输出禁用时间 ＊ ＊ ＊ tPLZ - - 100 ns
输出使能时间 ＊ ＊ ＊ tPZL - - 2 ms
相位噪音 ＊ ＊ ＊ - - -146 - dBc/Hz Offset 1kHz
- -164 - Offset 100kHz
周期抖动 (1) ＊ ＊ ＊ tRMS - 2.4 - ps σ
tp-p - 23 - Peak to peak
总抖动 (1) ＊ ＊ ＊ tTL - 34 - ps tDJ+n×tRJ n=14.1(BER=1×10-12) (2)
相位抖动 ＊ ＊ 40≦fo≦54 tpj - - 1 ps fo offset:12kHz〜20MHz
10≦fo<40 fo offset:12kHz〜5MHz
包装单位（3） 3000pcs./reel（φ180）

（1）通过WAVECREST　DTS-2075测量。
（2）tDJ：Deterministic jitter　　　tRJ：Random jitter
（3）无需防湿包装管理
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）

有关其他规格或者特殊规格请咨询营业部门。

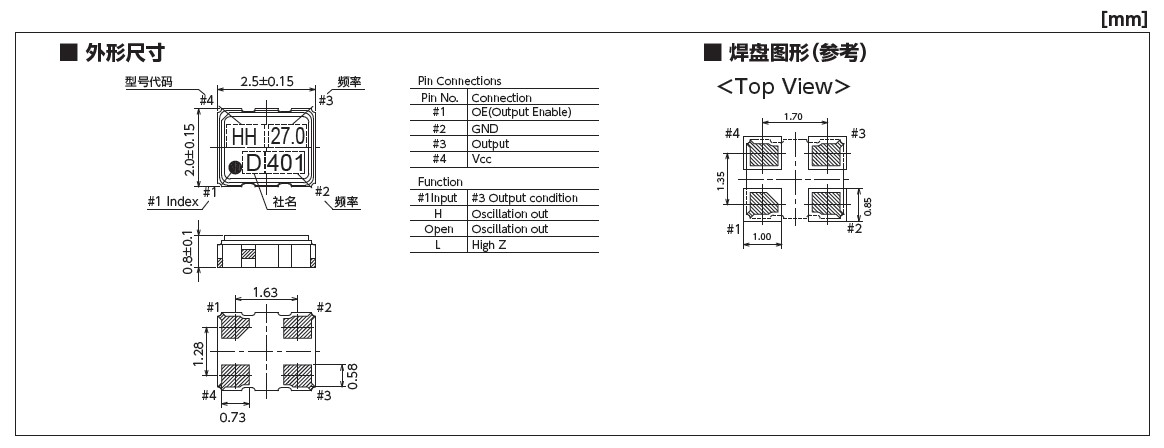

外形尺寸等 (点击看大图)
