DSB211SJA
优点
- 支持广泛的运行温度范围（-40〜105℃）
- 支持电源电压+1.7〜+3.6V
- CMOS输出
- 低相位噪音
- 单体结构
- 依据AEC-Q100/AEC-Q200
用途
- WiLAN、WiMAX、智能电网、视频相关设备、工业用无线通信设备等
一般规格
| 型号 | DSB211SJA (TCXO) | |||
|---|---|---|---|---|
| 输出频率范围 | 13～52MHz | |||
| 标准频率 | 19.2MHz/ 25MHz/ 26MHz/ 32MHz/ 38.4MHz/ 40MHz/ 48MHz/ 52MHz | |||
| 电源电压（VCC） | +1.8V/ +2.5V/ +2.8V/ +3.3V | |||
| 消耗电流 | 5.0mA max. [No Load] | |||
| 待机时电流 （＃1引脚"L"） |
+10μA max. | |||
| 频率稳定度 | 常温偏差 | ±1.5×10-6 max.（After 2 reflows） | ||
| 温度特性 | ±2.5×10-6 max./ -30〜+85℃ ±5.0×10-6 max./ -40～+105℃ ±20×10-6 max./ -40～+125℃(Option) |
|||
| 长期老化 | ±1.0×10-6 max. /year | |||
| 波形对称 | 45～55%（50％ VCC Level） | |||
| 0电平电压 | VCC×0.1V max. | |||
| 1电平电压 | VCC×0.9V min. | |||
| 输出负载 | 15pF | |||
| 上升时间、下降时间 | 5ns max.（10％〜90％ VCC Level） | |||
| OE端子0电平输入电压 | VCC×0.2V max. | |||
| OE端子1电平输入电压 | VCC×0.8V min. | |||
| 启动时间 | 3.0ms max. | |||
| 输出使能时间 | 3.0ms max. | |||
| 输出禁用时间 | 150ns max. | |||
| 相位噪音 Offset 1kHz Offset 100kHz |
[f≦26MHz] -145dBc/Hz -158dBc/Hz |
[26MHz＜f≦52MHz] -141dBc/Hz -157dBc/Hz |
||
| 包装单位（1） | 3000pcs./reel (φ180) | |||
（1）无需防湿包装管理
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）
有关其他规格或者特殊规格请咨询营业部门。

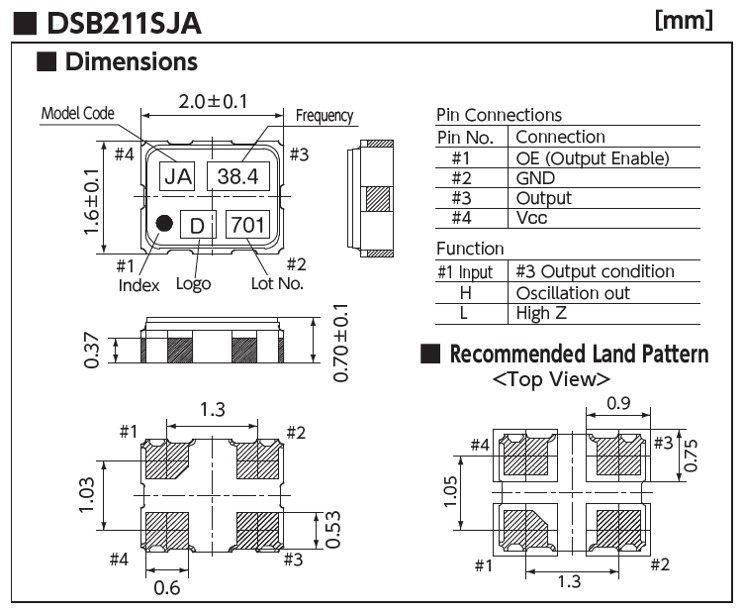

外形尺寸等 (点击看大图)
