DSB1612SLD

Pb-Free RoHS Compliant
产品宣传册下载

优点

  • 支持低电压（电源电压+1.2V）
  • 高精度
  • 削峰正弦波
  • 低相位噪音
  • 单体结构

用途

  • 可穿戴设备
  • 手机、GPS/GNSS、工业用无线通信设备等

一般规格

型号 DSB1612SLD (TCXO)
输出频率范围 13〜52MHz
标准频率 26MHz
电源电压（VCC） +1.2V/+1.8V
消耗电流 +1.7mA max.
待机时电流（＃1引脚"L"） +3μA max.
输出电压 0.7Vp-p min.（削峰正弦波/DC-coupled）
输出负载 10kΩ//10pF
频率稳定度 常温偏差 ±1.5×10-6 max.（After 2 reflows)
温度特性 ±0.5×10-6-30〜+85℃
±2.5×10-6-40〜+85℃
电源电压特性 ±0.2×10-6 max./VCC ±5%
负载变化特性 ±0.2×10-6 max.（10kΩ//10pF±10%）
长期变化 ±2.0×10-6 max./year
OE端子1电平输入电压 VCC×0.2V max.
OE端子0电平输入电压 VCC×0.8V min.
启动时间 2.0ms max.
相位噪音
Offset 100Hz
Offset 1kHz
Offset 10kHz
Offset 100kHz		 [26MHz]
-116dBc/Hz
-134dBc/Hz
-150dBc/Hz
-150dBc/Hz
包装单位（1） 3000pcs./reel（φ180）

（1）无需防湿包装管理

Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）

有关其他规格或者特殊规格请咨询营业部门。

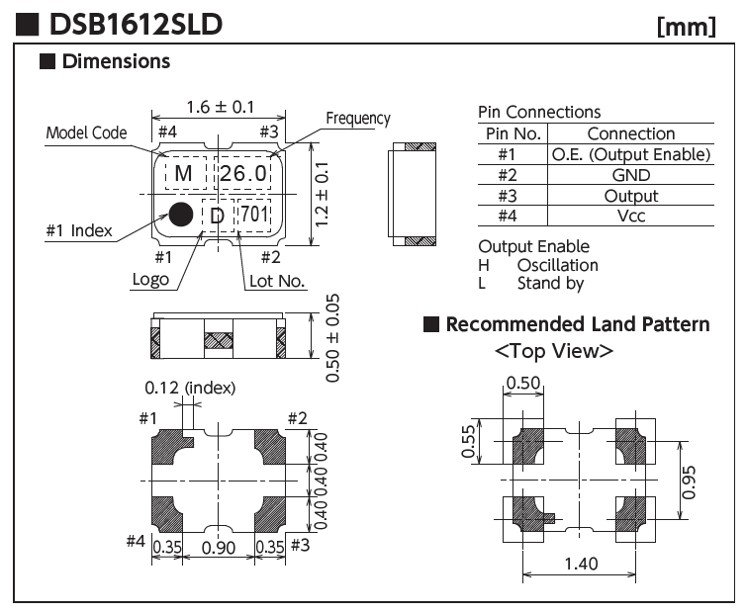

外形尺寸等 (点击看大图)
