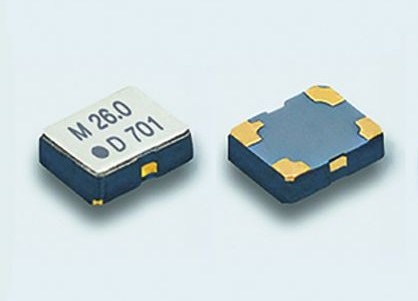

DSB1612SLD
特長
- 低電圧対応（電源電圧 +1.2V）
- 高精度
- クリップドサイン出力
- 低位相ノイズ
- シングルパッケージ構造
用途
- ウェアラブル機器
- 携帯電話、GPS/GNSS、産業用無線通信機器など
一般仕様
| 型名 | DSB1612SLD (TCXO) | |
|---|---|---|
| 出力周波数範囲 | 13〜52MHz | |
| 標準周波数 | 26MHz | |
| 電源電圧（VCC） | +1.2V/+1.8V | |
| 消費電流 | +1.7mA max. | |
| スタンバイ時電流（#1 ピン"L"） | +3μA max. | |
| 出力電圧 | 0.7Vp-p min.（クリップドサイン波/DC-coupled） | |
| 出力負荷 | 10kΩ//10pF | |
| 周波数安定度 | 常温偏差 | ±1.5×10-6 max.（After 2 reflows) |
| 温度特性 | ±0.5×10-6-30〜+85℃ ±2.5×10-6-40〜+85℃ |
|
| 電源電圧特性 | ±0.2×10-6 max./VCC ±5% | |
| 負荷変動特性 | ±0.2×10-6 max.（10kΩ//10pF±10%） | |
| 経時変化 | ±2.0×10-6 max./year | |
| OE端子0レベル入力電圧 | VCC×0.2V max. | |
| OE端子1レベル入力電圧 | VCC×0.8V min. | |
| 起動時間 | 2.0ms max. | |
| 位相ノイズ Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz |
[26MHz] -116dBc/Hz -134dBc/Hz -150dBc/Hz -150dBc/Hz |
|
| 梱包単位（1） | 3000pcs./reel（φ180） | |
（1）防湿梱包管理が不要
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）
この他の仕様、または特殊仕様については営業窓口にお問い合わせください。

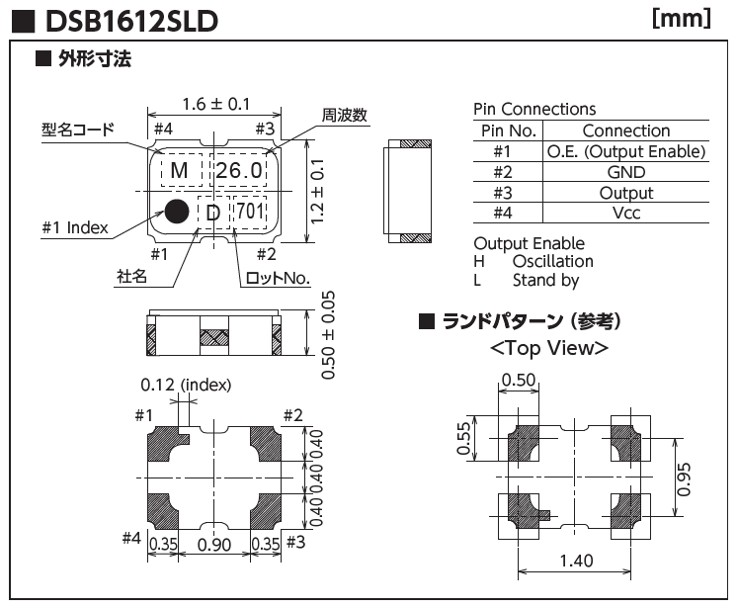

外形寸法など（クリックすると図が拡大されます）
