DS2520AA (Arkh.2G)
优点
- 电源电压：1.8V/2.5V/3.3V 兼容
- 支持的频率范围：2～160MHz
- 支持薄型：0.8mm
- CMOS 输出
- 支持广泛的运行温度范围（－40～125℃）
- 依据AEC-Q200（可选：相当于AEC-Q100）
用途
- PC、娱乐产品设备、HDD、摄像头模块、车载多媒体设备
一般规格
| 项目 | 特性代码 | 输出频率范围 （MHz） |
符号 | 规格值 | 单位 | 条件 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 电源电压 | 频率公差 | min. | typ. | max. | ||||||
| 电源电压 | A | ＊ | 2≦fo≦160 | VCC | +3.0 | +3.3 | +3.6 | V | ||
| C | +2.75 | +2.5 | +2.25 | |||||||
| D | 2≦fo≦150 | +1.6 | +1.8 | +2.0 | ||||||
| 频率公差 (含常温偏差) |
＊ | A | ＊ | f_tol | -100 | - | +100 | ×10-6 | -40〜+125℃ | -10〜+70℃ (标准运行温度范围) |
| Z | -80 | - | +80 | -40〜+110℃ | ||||||
| A | -100 | - | +100 | -40〜+85℃ | ||||||
| B | -50 | - | +50 | |||||||
| 消耗电流 | A | ＊ | 2≦fo＜60 | ICC | - | - | 6.0 | mA | No Load | |
| 60≦fo＜125 | - | - | 8.0 | |||||||
| 125≦fo≦160 | - | - | 10.5 | |||||||
| C | 2≦fo＜60 | - | - | 5.0 | ||||||
| 60≦fo＜125 | - | - | 7.0 | |||||||
| 125≦fo≦160 | - | - | 9.5 | |||||||
| D | 2≦fo＜60 | - | - | 4.0 | ||||||
| 60≦fo＜125 | - | - | 6.5 | |||||||
| 125≦fo≦160 | - | - | 8.5 | |||||||
| 待机时电流 (＃1引脚"L") |
＊ | ＊ | ＊ | I_std | - | - | 10.0 | μA | ||
| 输出负载 | ＊ | ＊ | ＊ | L_CMOS | - | - | 15 | pF | ||
| 波形对称 | ＊ | ＊ | ＊ | SYM | 40 | 50 | 60 | % | at 50% VCC | |
| 0电平电压 | ＊ | ＊ | ＊ | VOL | - | - | VCC×0.1 | V | ||
| 1电平电压 | VOH | VCC×0.9 | - | - | ||||||
| 上升时间 下降时间 |
＊ | ＊ | 2≦fo＜60 | tr, tf | - | - | 7 | ns | 10〜90% VCC Level | |
| 60≦fo≦160 | - | - | 4 | |||||||
| OE端子0电平输入电压 | ＊ | ＊ | ＊ | VIL | - | - | VCC×0.2 | V | ||
| OE端子1电平输入电压 | ＊ | ＊ | ＊ | VIH | VCC×0.8 | - | - | |||
| 输出禁用时间 | ＊ | ＊ | ＊ | tPLZ | - | - | 150 | ns | ||
| 输出使能时间 | ＊ | ＊ | ＊ | tPZL | - | - | 2 | ms | ||
| 相位抖动 | ＊ | ＊ | 10≦fo＜40 | tpj | - | - | 1 | ps | fo offset:12kHz～5MHz | |
| 40≦fo≦160 | fo offset:12kHz～20MHz | |||||||||
| 包装单位 (1) | 3000pcs./reel（φ180） | |||||||||
(1) 无需防湿包装管理。
Moisture Sensitivity Level: Level1 (IPC/JEDEC J-STD-033)
有关其他规格或者特殊规格请咨询营业部门。

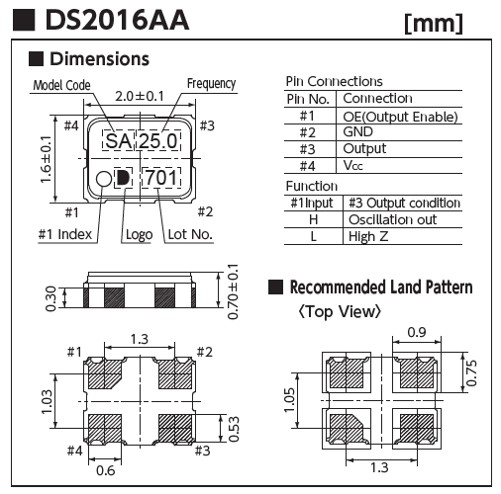

外形尺寸等 (点击看大图)
