DS1008JS

3S晶体 Pb-Free RoHS Compliant
产品宣传册下载

优点

  • 1008尺寸、厚度0.22mm max.
    采用全新结构，行业首创的超薄设计
  • 支持频率：1～100MHz
  • 电源电压：+1.8V〜3.3V
  • 带三态功能
  • 在100MHz以内，通过基于基波AT切片谐振器的无倍频输出实现低抖动

用途

  • 移动通信设备、近距离无线模块
  • 可穿戴设备
  • 车载多媒体设备

一般规格

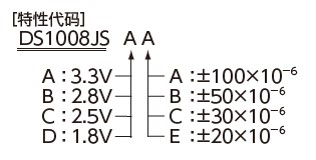

项目 特性代码 输出频率范围(MHz) 符号 规格 条件
电源电压 频率公差 min. typ. max. 単位
电源电压 A ＊ 1≦f0≦100 Vcc 3.0 3.3 3.6 V
B 2.6 2.8 3.0
C 2.25 2.5 2.75
D 1.6 1.8 2.0
频率公差（含常温偏差） ＊ A ＊ f_tol - - ±100 ×10-6 -40〜+125℃ -20〜+70℃
(标准运行温度范围）
B - - ±50
C - - ±30 -30〜+85℃
E - - ±20 -20〜+70℃
消耗电流 A ＊ 80≦fo≦100 ICC - - 4.9 mA No Load
48≦fo＜80 - - 4.2
1≦fo＜48 - - 3.1
B ＊ 80≦fo≦100 - - 4.2
48≦fo＜80 - - 3.7
1≦fo＜48 - - 2.7
C ＊ 80≦fo≦100 - - 3.9
48≦fo＜80 - - 3.4
1≦fo＜48 - - 2.6
D ＊ 80≦fo≦100 - - 3.1
48≦fo＜80 - - 2.8
1≦fo＜48 - - 2.1
待机时电流（#1引脚"L"） ＊ ＊ ＊ I_std - - 0.01 mA
输出负载 ＊ ＊ ＊ L_CMOS - - 15 pF
波形对称 ＊ ＊ ＊ SYM 45 50 55 % at 50% VCC f0＜60MHz
上升时间 、下降时间 ＊ ＊ ＊ tr, tf - - 5 ns 10〜90% VCC Level
输出使能时间 ＊ ＊ ＊ tPZL - - 2 ms
输出禁用时间 ＊ ＊ ＊ tPLZ - - 200 ns
OE端子 1电平输入电压 ＊ ＊ ＊ VIH VCC × 0.8 - - V
OE端子 0电平输入电压 ＊ ＊ ＊ VIL - - VCC × 0.2 V
包装单位（1） 3000pcs./reel （φ180）

（1）需防湿包装管理

有关其他规格或者特殊规格请咨询营业部门。

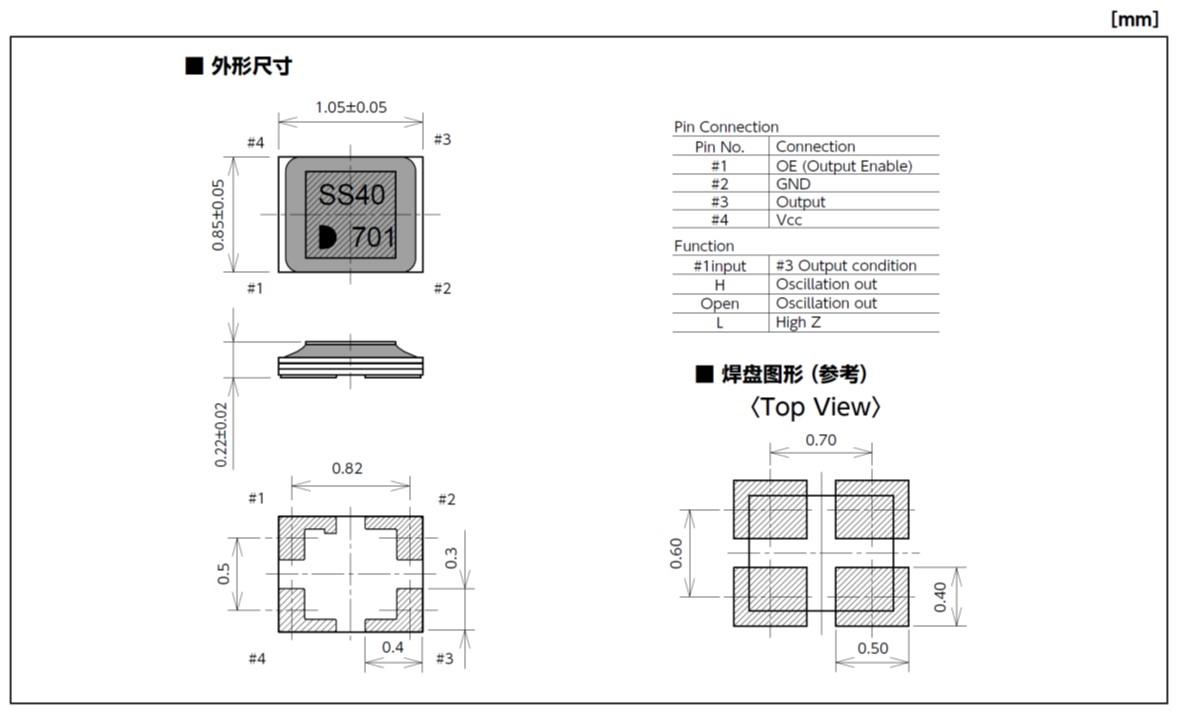

外形尺寸等 (点击看大图)
