DE2520AS (Arkh.2G)
优点
- 电源电压：1.8V/2.5V/3.3V
- 支持的频率范围：1～125MHz
- 支持薄型：0.8mm
- CMOS输出
- 支持在广泛的运行温度范围内保持小偏差（－40〜+125℃）
- 依据AEC-Q200（可选：相当于AEC-Q100）
用途
- Wi-Fi、服务器、车载通信
一般规格
| 项目 | 特性代码 | 输出频率范围 （MHz） |
符号 | 规格值 | 条件 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 电源 电压 |
频率公差 | min. | typ. | max. | 单位 | ||||
| 电源电压 | A | ＊ | 3.75≦fo≦125 | VCC | +3.0 | +3.3 | +3.6 | V | |
| C | +2.75 | +2.5 | +2.25 | ||||||
| D | +1.89 | +1.8 | +1.71 | ||||||
| 频率公差 （含常温偏差） |
＊ | E | ＊ | f_tol | -20 | - | +20 | ×10-6 | -40〜+125℃ |
| - | -40〜+105℃ | ||||||||
| - | -40〜+85℃ | ||||||||
| 消耗电流 | A | ＊ | 3.75≦fo＜8 | ICC | - | - | 6.5 | mA | No Load |
| 8≦fo＜30 | - | - | 7.5 | ||||||
| 30≦fo＜60 | - | - | 9.5 | ||||||
| 60≦fo＜125 | - | - | 11.5 | ||||||
| C | 3.75≦fo＜8 | - | - | 5.0 | |||||
| 8≦fo＜30 | - | - | 6.0 | ||||||
| 30≦fo＜60 | - | - | 7.0 | ||||||
| 60≦fo≦125 | - | - | 9.0 | ||||||
| D | 3.75≦fo＜8 | - | - | 4.5 | |||||
| 8≦fo＜30 | - | - | 5.0 | ||||||
| 30≦fo＜60 | - | - | 5.5 | ||||||
| 60≦fo≦125 | - | - | 7.0 | ||||||
| 待机时电流（＃1引脚"L"） | ＊ | ＊ | 3.75≦fo≦125 | I_std | - | - | 20.0 | μA | |
| 输出负载 | ＊ | ＊ | ＊ | L_CMOS | - | - | 15 | pF | |
| 波形对称 | ＊ | ＊ | 3.75≦fo≦125 | SYM | 45 | 50 | 55 | % | at 50% VCC |
| 0电平电压 | ＊ | ＊ | ＊ | VOL | - | - | VCC×0.1 | V | |
| 1电平电压 | ＊ | ＊ | ＊ | VOH | VCC×0.9 | - | - | ||
| 上升时间 下降时间 |
A,C,D | ＊ | ＊ | tr, tf | - | - | 4 | ns | 10〜90％ VCC Level |
| OE端子0电平输入电压 | ＊ | ＊ | ＊ | VIL | - | - | VCC×0.3 | V | |
| OE端子1电平输入电压 | ＊ | ＊ | ＊ | VIH | VCC×0.7 | - | - | ||
| 输出禁用时间 | ＊ | ＊ | ＊ | tPLZ | - | - | 200 | ns | |
| 输出使能时间 | ＊ | ＊ | ＊ | tPZL | - | - | 2 | ms | |
| 包装单位（1） | 3000pcs./reel（φ180） | ||||||||
（3）无需防湿包装管理
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）
有关其他规格或者特殊规格请咨询营业部门。

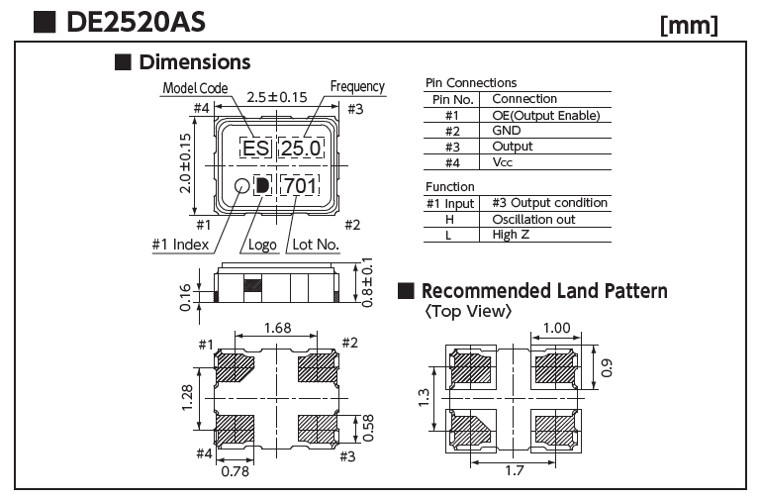

外形尺寸等 (点击看大图)
参考
TEL:+81-79-425-3141
FAX:+81-79-425-1134
