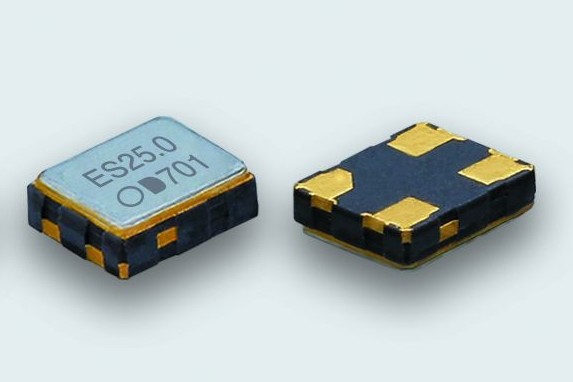

DE2520AS (Arkh.2G)
特長
- 電源電圧：1.8V/2.5V/3.3V
- 対応周波数範囲：3.75 ～ 125MHz
- 低背対応：0.8mm
- CMOS出力
- −40～+125℃の広い動作温度範囲に狭偏差で対応
- AEC-Q200準拠（オプション：AEC-Q100相当）
用途
- Wi- Fi 、サーバ、車載用通信
一般仕様
| 項目 | 特性コード | 出力周波数 範囲（MHz） |
記号 | 規格 | 条件 | ||||
|---|---|---|---|---|---|---|---|---|---|
|
電源 |
周波数 許容偏差 |
min. | typ. | max. | 単位 | ||||
| 電源電圧 | A | ＊ | 3.75≦fo≦125 | VCC | +3.0 | +3.3 | +3.6 | V | |
| C | +2.75 | +2.5 | +2.25 | ||||||
| D | +1.89 | +1.8 | +1.71 | ||||||
| 周波数許容偏差 （常温偏差含む） |
＊ | E | ＊ | f_tol | -20 | - | +20 | ×10-6 | -40〜+125℃ |
| - | -40〜+105℃ | ||||||||
| - | -40〜+85℃ | ||||||||
| 消費電流 | A | ＊ | 3.75≦fo＜8 | ICC | - | - | 6.5 | mA | No Load |
| 8≦fo＜30 | - | - | 7.5 | ||||||
| 30≦fo＜60 | - | - | 9.5 | ||||||
| 60≦fo＜125 | - | - | 11.5 | ||||||
| C | 3.75≦fo＜8 | - | - | 5.0 | |||||
| 8≦fo＜30 | - | - | 6.0 | ||||||
| 30≦fo＜60 | - | - | 7.0 | ||||||
| 60≦fo≦125 | - | - | 9.0 | ||||||
| D | 3.75≦fo＜8 | - | - | 4.5 | |||||
| 8≦fo＜30 | - | - | 5.0 | ||||||
| 30≦fo＜60 | - | - | 5.5 | ||||||
| 60≦fo≦125 | - | - | 7.0 | ||||||
| スタンバイ時電流（＃1ピン"L"） | ＊ | ＊ | 3.75≦fo≦125 | I_std | - | - | 20.0 | μA | |
| 出力負荷 | ＊ | ＊ | ＊ | L_CMOS | - | - | 15 | pF | |
| 波形シンメトリ | ＊ | ＊ | 3.75≦fo≦125 | SYM | 45 | 50 | 55 | % | at 50% VCC |
| 0レベル電圧 | ＊ | ＊ | ＊ | VOL | - | - | 0.4 | V | |
| 1レベル電圧 | ＊ | ＊ | ＊ | VOH | VCC×-0.4 | - | - | ||
| 立上り時間 立下り時間 |
A,C,D | ＊ | ＊ | tr, tf | - | - | 4 | ns | 10〜90％ VCC Level |
| OE端子0レベル入力電圧 | ＊ | ＊ | ＊ | VIL | - | - | VCC×0.3 | V | |
| OE端子1レベル入力電圧 | ＊ | ＊ | ＊ | VIH | VCC×0.7 | - | - | ||
| 出力ディスエーブル時間 | ＊ | ＊ | ＊ | tPLZ | - | - | 200 | ns | |
| 出力イネーブル時間 | ＊ | ＊ | ＊ | tPZL | - | - | 2 | ms | |
| 梱包単位（1） | 3000pcs./reel（φ180） | ||||||||
（1）防湿梱包管理が不要
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）
この他の仕様、または特殊仕様については営業窓口にお問い合わせください。

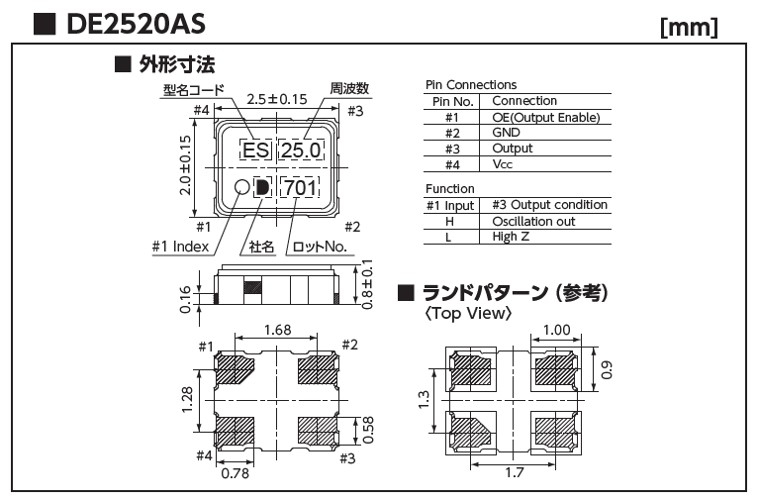

外形寸法など（クリックすると図が拡大されます）
