DE2520AK (Arkh.2G)
优点
- 支持频率：100MHz、125MHz、156.25MHz、312.5MHz
- 支持在广泛的运行温度范围内保持小偏差（－40〜+105℃）
- LV-PECL输出
- 依据AEC-Q200（可选：相当于AEC-Q100）
用途
- 服务器、光传输设备、基干通信基站、车载高速通信（Domain ECU、Zone ECU、Ethernet、PCIe）
一般规格
| 型号 | 符号 | DE2520AK |
|---|---|---|
| 输出规格 | - | LV-PECL |
| 输出频率范围 | fo | 100MHz/125MHz/156.25MHz/312.5MHz |
| 电源电压 | VCC | +2.5V±0.125V/+3.3V±0.165V |
| 频率公差 （含常温偏差） |
f_tol | ±30×10-6 max., ±50×10-6 max.（可选：±20×10-6 max.） |
| 保存温度范围 | T_stg | -40〜+125℃ |
| 运行温度范围 | T_use | -40〜+85℃, -40〜+105℃ |
| 消耗电流 | ICC | 55mA max. (156.25MHz), 65mA max. (312.5MHz) |
| 待机时电流（＃1引脚"L"） | I_std | 60μA max. |
| 输出负载 | Load-R | 50Ω to VCC-2V |
| 波形对称 | SYM | 45〜55% [1/2VOPP] |
| 0电平电压 | VOL | VCC-1.5V max. |
| 1电平电压 | VOH | VCC-1.1V min. |
| 上升时间 下降时间 | tr, tf | 0.35ns max. [20〜80% VOPP] |
| 差分输出振幅 | VOPP | 0.8V min. |
| 差分输出电压 | VOD1, VOD2 | - |
| 差分输出误差 | ⊿VOD | - |
| 补偿电压 | VOS | - |
| 补偿电压误差 | ⊿VOS | - |
| OE端子0电平输入电压 | VIL | VCC×0.2 max. |
| OE端子1电平输入电压 | VIH | VCC×0.8 min. |
| 输出禁用时间 | tPLZ | 100ns max. |
| 输出使能时间 | tPZL | 500ns max. |
| 相位抖动 [fo offset:12kHz to 20MHz] |
tpj | 35fs typ., 80fs max. (156.25MHz/VCC=+2.5V, +3.3V) 27fs typ., 60fs max. (312.5MHz/VCC=+2.5V, +3.3V) |
| 包装单位（1） | - | 3000pcs./reel（φ180） |
（1）无需防湿包装管理
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）
有关其他规格或者特殊规格请咨询营业部门

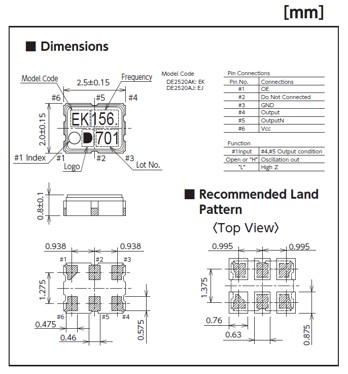

外形尺寸等 (点击看大图)
