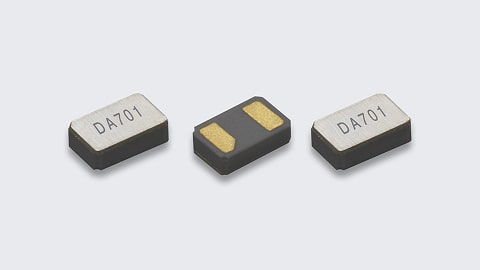

kHz帯水晶振動子
低消費電力で駆動が可能な振動子です。水晶片が音叉形状であることから音叉型水晶振動子と呼ばれています。フォトリソグラフィ技術による高精度な製造プロセスにより、複雑な形状の小型水晶片の作成が可能となり、製品の小型化を実現しています。スマートウォッチ、ワイヤレスイヤホン、スマートメーターといった、省電力が求められる用途に最適です。
【使用例】
・スマートフォン
・ウェアラブルデバイスやAR/VR/MRデバイス
・スマートメーター等のリアルタイムクロック
・車載マルチメディアデバイス、タイヤ空気圧監視システム(TPMS) など
◀
▶
| 型名 | タイプ | ステータス | 仕様書 | サイズ（L×W） [mm] |
高さ（Max.） [mm] |
周波数 [kHz] |
周波数許容偏差 [×10-6] |
動作温度範囲 [℃] |
負荷容量 [pF] |
直列抵抗（max.） [Ω] |
品番 | RoHS証明書 | REACH報告書 | 該非証明書 | 特長 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DST1210A | 量産対応中 |  |
1.25×1.05 | 0.35 | 32.768 | ±20 | -40 to +85 | 7/9/12.5 | 80 |  |
 |
 |
1210サイズkHz帯水晶振動子 | ||
| DST1610A |  |
量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +85 | 9 | 50 | 7BG03276AF5 | |
|
|
1610サイズkHz帯水晶振動子 標準タイプ |
| DST1610A | |
量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +85 | 6 | 50 | 7BG03276AF3 | |
|
|
1610サイズkHz帯水晶振動子 標準タイプ |
| DST1610A | 量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +85 | 4/6/7/9/12.5 | 50/80 | |
|
|
1610サイズkHz帯水晶振動子 | ||
| DST210AC | 量産対応中 | |
2.0×1.2 | 0.55 | 32.768 | ±20 | -40 to +85 | 6/7/9/12.5 | 50/80 | |
|
|
2012サイズkHz帯水晶振動子 | ||
| DST310SA | 量産対応中 | |
3.2×0.85 | 0.85 | 32.768 | ±20 | -40 to +85 | 6/7/9/12.5 | 70 | |
|
|
3215サイズkHz帯水晶振動子 |
◀
▶
| 型名 | タイプ | ステータス | 仕様書 | サイズ（L×W） [mm] |
高さ（Max.） [mm] |
周波数 [kHz] |
周波数許容偏差 [×10-6] |
動作温度範囲 [℃] |
負荷容量 [pF] |
直列抵抗（max.） [Ω] |
品番 | RoHS証明書 | REACH報告書 | 該非証明書 | 信頼性仕様 | 特長 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DST1610A | |
量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +85 | 12.5 | 80 | 7BG03276AFV | |
|
|
AEC-Q200 | 1610サイズkHz帯カーエレクトロニクス用水晶振動子 標準タイプ |
| DST1610A | 量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +125 | 7/9/12.5 | 80 | |
|
|
AEC-Q200 | 1610サイズkHz帯カーエレクトロニクス用水晶振動子 | ||
| DST1610A | |
量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +125 | 9 | 80 | 7BG03276AF6 | |
|
|
AEC-Q200 | 1610サイズkHz帯カーエレクトロニクス用水晶振動子 標準タイプ |
| DST1610A | |
量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +85 | 9 | 50 | 7BG03276AF5 | |
|
|
AEC-Q200 | 1610サイズkHz帯カーエレクトロニクス用水晶振動子 標準タイプ |
| DST1610A | |
量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +125 | 6 | 80 | 7BG03276AF4 | |
|
|
AEC-Q200 | 1610サイズkHz帯カーエレクトロニクス用水晶振動子 標準タイプ |
| DST1610A | |
量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +85 | 6 | 50 | 7BG03276AF3 | |
|
|
AEC-Q200 | 1610サイズkHz帯カーエレクトロニクス用水晶振動子 標準タイプ |
| DST1610A | 量産対応中 | |
1.6×1.0 | 0.5 | 32.768 | ±20 | -40 to +85 | 7/9/12.5 | 50 | |
|
|
AEC-Q200 | 1610サイズkHz帯カーエレクトロニクス用水晶振動子 | ||
| DST210AC | 量産対応中 | |
2.0×1.2 | 0.55 | 32.768 | ±20 | -40 to +125 | 7/9/12.5 | 120 | |
|
|
AEC-Q200 | 2012サイズkHz帯カーエレクトロニクス用水晶振動子 | ||
| DST210AC | 量産対応中 | |
2.0×1.2 | 0.55 | 32.768 | ±20 | -40 to +85 | 7/9/12.5 | 80 | |
|
|
AEC-Q200 | 2012サイズkHz帯カーエレクトロニクス用水晶振動子 | ||
| DST310SA | 量産対応中 | |
3.2×0.85 | 0.85 | 32.768 | ±20 | -40 to +125 | 7/9/12.5 | 90 | |
|
|
AEC-Q200 | 3215サイズkHz帯カーエレクトロニクス用水晶振動子 | ||
| DST310SA | 量産対応中 | |
3.2×0.85 | 0.85 | 32.768 | ±20 | -40 to +85 | 7/9/12.5 | 70 | |
|
|
AEC-Q200 | 3215サイズkHz帯カーエレクトロニクス用水晶振動子 |
