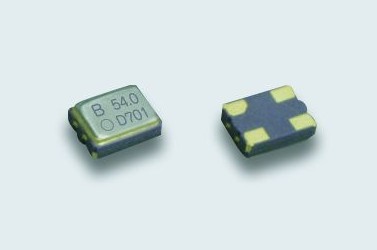

DSO321SBM
特長
- 3225サイズ
- 低消費電流
- スリーステート機能付き
- 5V汎用タイプ発振器
- CMOS出力
用途
- PC、映像機器、FA機器など
一般仕様
| 項目 | 記号 | 特性コード | 出力周波数範囲 （MHz） |
規格 | 条件 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 電源 電圧 |
周波数 許容偏差 |
min. | Typ. | max. | 単位 | |||||
| 電源電圧 | VCC | ＊ | ＊ | 0.7≦fo≦90 | +4.5 | +5.0 | +5.5 | V | ||
| 周波数許容偏差 （常温偏差含む） |
f_tol | ＊ | A | 0.7≦fo≦90 | -100 | - | +100 | ×10-6 | -40〜+85℃ | -10〜+70℃ （標準動作温度範囲） |
| B | 0.7≦fo≦90 | -50 | - | +50 | ||||||
| C | 0.7≦fo≦54 | -30 | - | +30 | -20〜+70℃ | |||||
| 消費電流 | ICC | ＊ | ＊ | 0.7≦fo≦32 | - | - | 4.0 | mA | No Load | |
| 32≦fo≦54 | 6.0 | |||||||||
| 54≦fo≦90 | 8.0 | |||||||||
| スタンバイ時電流（＃1ピン"L"） | I_std | ＊ | ＊ | ＊ | - | - | 50 | μA | ||
| 出力負荷 | L_CMOS | ＊ | ＊ | ＊ | - | - | 30 | pF | ||
| 波形シンメトリ | SYM | ＊ | ＊ | fo＜26 | 45 | 50 | 55 | % | 50% VCC Level | |
| fo≧26 | 40 | 50 | 60 | |||||||
| 0レベル電圧 | VOL | ＊ | ＊ | ＊ | - | - | VCC×0.1 | V | ||
| 1レベル電圧 | VOH | ＊ | ＊ | ＊ | VCC×0.9 | - | - | |||
| 立上り時間 立下り時間 |
tr, tf | ＊ | ＊ | 0.7≦fo≦54 | - | - | 7(6) | ns | L_CMOS:15pF 10〜90％ VCC Level（20〜80％ VCC Level） | |
| 54≦fo≦90 | 5(4) | |||||||||
| OE端子0レベル入力電圧 | VIL | ＊ | ＊ | ＊ | - | - | VCC×0.2 | V | ||
| OE端子1レベル入力電圧 | VIH | ＊ | ＊ | ＊ | VCC×0.8 | - | - | |||
| 出力ディスエーブル時間 | tPLZ | ＊ | ＊ | ＊ | - | - | 150 | ns | ||
| 出力イネーブル時間 | tPZL | ＊ | ＊ | ＊ | - | - | 1 | ms | ||
| ピリオド ジッタ（1） | tRMS | ＊ | ＊ | ＊ | - | 2.5 | - | ps | σ | |
| tp-p | ＊ | - | 20 | - | Peak to peak | |||||
| トータル ジッタ （1） | tTL | ＊ | ＊ | ＊ | - | 35 | - | ps | tDJ+n×tRJ n=14.1(BER=1×10-12) (2) | |
| 位相ジッタ | tpj | ＊ | ＊ | 40≦fo≦90 | - | - | 1 | ps | fo offset:12kHz〜20MHz | |
| 10≦fo＜40 | fo offset:12kHz〜5MHz | |||||||||
| 梱包単位（3） | 2000pcs./reel（φ180） | |||||||||
（1）WAVECREST DTS-2075にて測定。
（2）tDJ：Deterministic jitter tRJ：Random jitter
（3）防湿梱包管理が不要
Moisture Sensitivity Level: LEVEL 1（IPC/JEDEC J-STD-033）
この他の仕様、または特殊仕様については営業窓口にお問い合わせください。
外形寸法など（クリックすると図が拡大されます）
